Part No. 16020 ¡@ ¡@ ¡@
¡@ ¡@ |
Part No. 16020 ¡@ ¡@ ¡@
¡@ ¡@ |
¡@
|
Part Number |
Part Name |
Qty |
Remark |
|
A1 |
Gun barrel Slider |
1 |
¡@ |
|
A2 |
Recoil Gear Rock |
1 |
¡@ |
|
A3 |
Recoil Servo Gear 32T |
1 |
¡@ |
| A4 |
Cradle |
1 | ¡@ |
|
A5 |
Servo Elevation Rock |
1 |
¡@ |
|
A6 |
Servo Elevation Gear |
1 |
¡@ |
|
A7 |
Elevation servo stand |
1 |
¡@ |
|
A8 |
Elevation servo fixture |
2 |
|
|
A9 |
Tunnion L and R |
2 |
¡@ |
| A10 |
Mantlet cover front end |
1 | ¡@ |
|
S1 |
2Kg, Metal gear servo for gun recoil |
1 |
¡@ |
|
S2 |
13Kg, Metal gear servo for elevation |
1 |
¡@ |
|
MA3 |
2*6mm KB Tapping screw
|
3 | |
|
MA4 |
2*8*5mm PWB Tapping screw
¡@ |
3 |
¡@ |
| MA5 |
2mm *4 PB Tapping screw
|
8 | ¡@ |
|
MA6 |
3mm *8 PB Tapping screw
¡@ |
7 |
¡@ |
| MA10 |
3mm *10 PB Tapping screw
|
2 | ¡@ |
| MA13 |
2*10mm KB Tapping screw
¡@ |
2 | ¡@ |
|
Before Assembly
Please to read "How
to work with 3D printed parts" and to clean and trim parts.
¡@ |
|

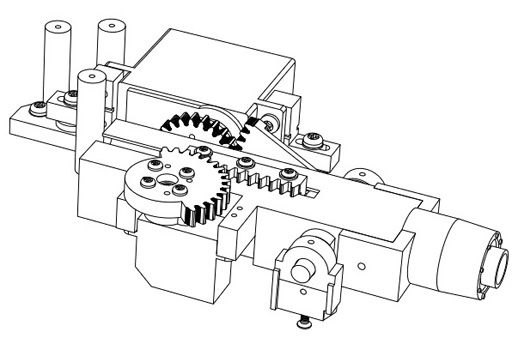

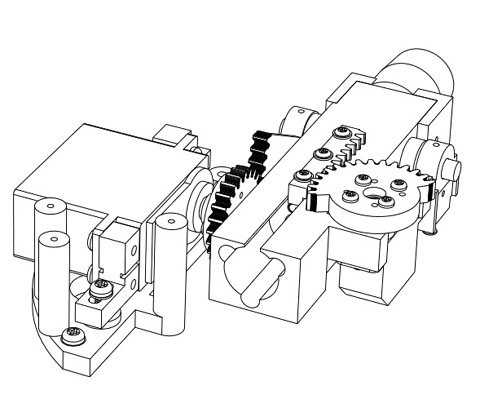

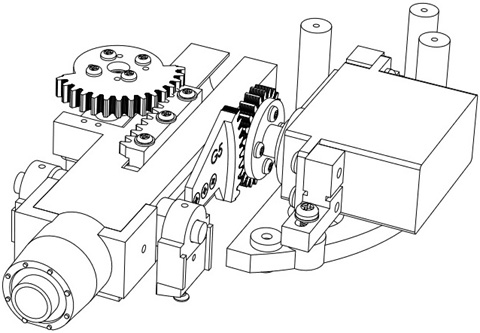

Assembly Guide ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ ¡@ |
