真實砲縮模組主要組件共有5件, 收到時, 大多還有列印所需的支撐材黏在上面

準備工具組

剝除3DP列印支撐材

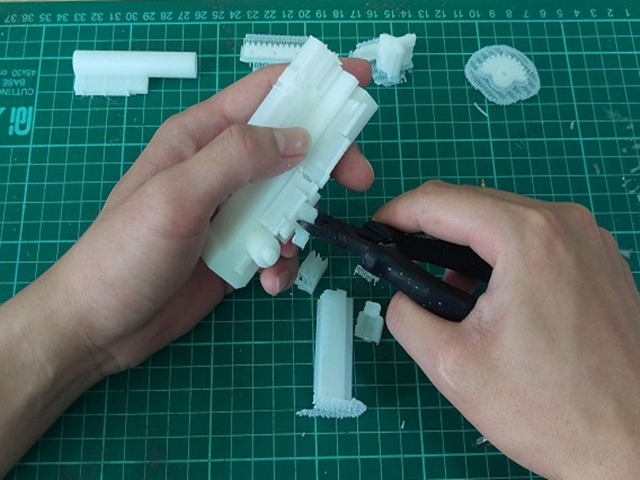

適時搭配工具拆除支撐材

使用鑽石挫刀去除滑動套筒內部毛邊

剪掉主砲連結固定座上支撐材

利用鑽石挫刀打磨砲管固定座 使其表面平滑

剝除支撐材

利用2.0mm手鑽把固定孔位鑽開

剝除主砲升降卡榫支撐材

剝除後座制動齒盤支撐材

組件部分毛邊去除完成

開始組裝

步驟1. 砲管固定座裝入主砲滑動機構中

步驟2. 鎖上2X6 圓頭自攻螺絲*3

步驟3.鎖上2X6 圓頭自攻螺絲*4

步驟4.

裝上金屬伺服機

步驟5.伺服機準位歸零

1.將金屬伺服機訊號線插上TK22主控板上的真實砲管後座介面上(J2),

2.打開TK22電源,金屬伺服機輸出軸會轉到歸零位置,

3.金屬伺服機訊號線從TK22主控板上拔起,  金屬伺服機輸出軸會保持在歸零位置

步驟6.滑動齒盤壓入伺服機座上(角度為可接受滑動範圍內)，並把伺服機所附的固定螺絲鎖上

組裝完成
